تقنيات التصنيع الدقيق لمكونات محركات CNC
يتطلب تصنيع مكونات محركات عالية الكفاءة مستوىً من الدقة لا يمكن تحقيقه إلا من خلال أساليب التصنيع المتقدمة باستخدام الحاسوب (CNC). تضمن هذه الأساليب تصنيع كل جزء من أجزاء محرك CNC بدقة متناهية، مما يُحسّن سرعة وأداء المجموعة ككل.
طحن متعدد المحاور باستخدام الحاسوب (CNC) للأشكال الهندسية المعقدة

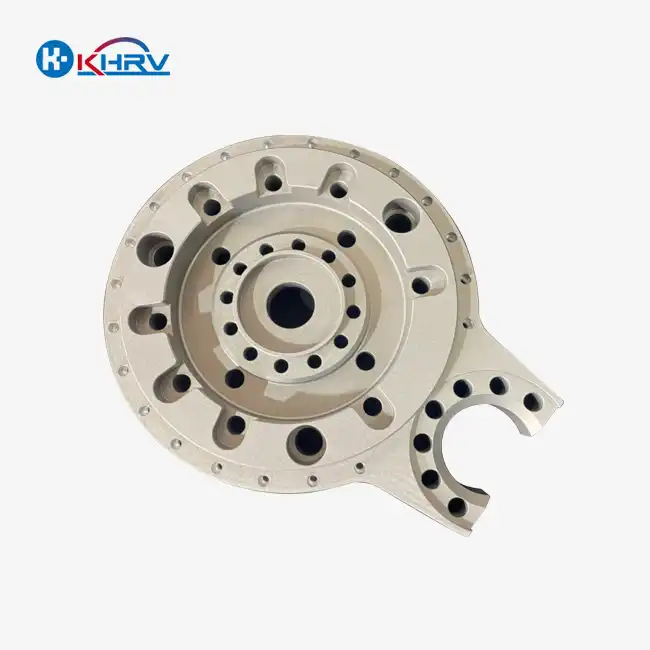

يُعدّ القطع باستخدام آلات CNC متعددة المحاور إحدى الطرق الرئيسية المستخدمة في تصنيع أجزاء المحركات. تُمكّن هذه الطريقة من تشكيل أشكال معقدة ضرورية لعمل المحركات بكفاءة عالية. ولتصنيع أجزاء معقدة مثل هياكل المحركات، وأغطية الأطراف، وغيرها من الأجزاء التي تتطلب دقة عالية في الخطوط الخارجية والتشطيبات السطحية، تُعدّ مراكز التصنيع خماسية المحاور من كبرى الشركات المصنعة مثل ماكينو ضرورية. ويُعتبر الطحن متعدد المحاور أفضل لأنه يسمح بالوصول إلى قطعة العمل من اتجاهات مختلفة دون الحاجة إلى تحريكها، مما يُقلل من وقت الإعداد ويُحسّن الدقة. ويكتسب هذا أهمية خاصة عند تصنيع قنوات التبريد في هياكل المحركات أو تشكيل رقائق المحركات، حيث تؤثر الدقة على كفاءة المحرك في التعامل مع الحرارة وأدائه بشكل عام.
عمليات الخراطة عالية الدقة لإنتاج الدوارات والأعمدة
تُصنع أعمدة ومحركات الدوران في الغالب باستخدام عمليات الخراطة. تستطيع مخارط CNC المزودة بأدوات دوارة تنفيذ عمليات الخراطة والطحن في عملية واحدة. هذا يحافظ على مركزية قطعة العمل ويقلل من الانحراف، وهو أمر بالغ الأهمية لتوازن المحرك وأدائه. وللحفاظ على دقة عالية في القياسات خلال دورة التشغيل بأكملها، تستخدم مراكز الخراطة الحديثة أدوات مثل القياس أثناء التشغيل والتحكم التكيفي. يُعد هذا المستوى من التحكم بالغ الأهمية لتصنيع محاور الأعمدة أو أسطح الدوار التي يجب أن تتناسب وتعمل بشكل صحيح في مجموعة المحرك، حيث يمكن أن تصل دقة القياسات إلى بضعة ميكرونات.
التصنيع بالتفريغ الكهربائي للميزات المعقدة
تُعدّ عملية التصنيع بالتفريغ الكهربائي (EDM) من أفضل الطرق لتصنيع أجزاء المحركات ذات التفاصيل الدقيقة أو المواد صعبة التشكيل. تستخدم هذه العملية تفريغات كهربائية مُتحكّم بها لإزالة المادة، مما يُتيح إمكانية صنع فتحات وثقوب وأشكال دقيقة يصعب أو يستحيل صنعها باستخدام أدوات القطع التقليدية. عند تصنيع قطع غيار السيارات، تُفيد عملية التصنيع بالتفريغ الكهربائي بشكل خاص في وضع فجوات هوائية دقيقة بين طبقات الصفائح أو قطع أشكال معقدة من المواد المغناطيسية التي يصعب تشكيلها باستخدام طرق أخرى. كما تُعدّ هذه العملية جزءًا أساسيًا من صناعة المحركات لأنها تُتيح العمل مع المواد المُقسّاة دون تعريضها للإجهاد الحراري.
اعتبارات المواد لأجزاء المحركات عالية الأداء
عند تصنيع أجزاء محركات CNC لمحركات عالية الكفاءة، من الأهمية بمكان اختيار المواد المناسبة. ولتلبية المتطلبات الصارمة لتصاميم المحركات الحديثة، يجب أن تتمتع المواد بمزيج مناسب من الخصائص المغناطيسية والتوصيل الحراري والقدرة الميكانيكية.
سبائك متطورة لتحسين كفاءة المحرك
تُستخدم السبائك المتقدمة ذات الخصائص المغناطيسية المحسّنة واستهلاك الطاقة المنخفض في المحركات عالية الأداء. على سبيل المثال، يُستخدم فولاذ السيليكون بكثرة في رقائق المغناطيس الدائم نظرًا لقدرته العالية على تمرير المغناطيسات وانخفاض فقد الطاقة في قلب المغناطيس. وتُزوّد سبائك العناصر الأرضية النادرة مع النيوديميوم أو الساماريوم-الكوبالت شفرات محركات المغناطيس الدائم بالمجالات المغناطيسية القوية اللازمة لعزم دوران عالٍ. غالبًا ما تُستخدم سبائك الألومنيوم في هياكل المحركات وأغطيتها الطرفية، وهي معروفة بخفة وزنها وقدرتها العالية على توصيل الحرارة. تُساعد هذه المعادن على تبديد الحرارة بسرعة، وهو أمر بالغ الأهمية لضمان كفاءة تشغيل المحركات وإطالة عمرها. يُمكن استخدام سبائك التيتانيوم في بعض أجزاء المحركات في مجال الروبوتات أو صناعة الطيران، حيث يُعدّ تقليل الوزن أمرًا بالغ الأهمية، لأنها تُوفّر أفضل مزيج من القوة والوزن.
المعالجات السطحية والطلاءات
بعد عمليات التصنيع، تُطبّق عمليات معالجة سطحية وطلاءات مختلفة على أجزاء المحرك لتحسين أدائها وإطالة عمرها. غالبًا ما تُجرى عملية الأنودة على أجزاء الألومنيوم لزيادة مقاومتها للتآكل ومنحها لمعانًا يدوم طويلًا. يمكن استخدام عمليات مثل النتردة والكربنة لزيادة صلابة الأجزاء الفولاذية من الخارج وتقليل احتمالية تآكلها، خاصةً الأجزاء التي تتعرض لضغط كبير أو تتحرك كثيرًا. في بعض الحالات، تُستخدم طلاءات خاصة لتقليل الاحتكاك أو تحسين الحماية الكهربائية. على سبيل المثال، يمكن طلاء أعمدة المحرك بطبقة سيراميكية لعزلها كهربائيًا مع السماح بمرور الحرارة. تُعدّ هذه التحسينات السطحية بالغة الأهمية لتحسين أداء المحرك وإطالة عمر نظام القيادة.
مراقبة الجودة والقياس الدقيق في إنتاج قطع غيار السيارات
لضمان استيفاء جميع أجزاء محركات CNC لمتطلبات تصنيع مكونات قيادة عالية الكفاءة، يجب تطبيق إجراءات صارمة لمراقبة الجودة واستخدام أساليب قياس دقيقة. هذه الخطوات ضرورية للحفاظ على المعايير العالية اللازمة لعمل المحركات بأفضل أداء.
تقنيات القياس المتقدمة
تُستخدم آلات قياس الإحداثيات (CMMs) على نطاق واسع في عملية مراقبة جودة أجزاء المحركات. تتميز هذه الآلات بقدرتها على قياس الأشكال الهندسية المعقدة بدقة متناهية، تصل غالبًا إلى مستويات دون الميكرون. بالنسبة للمكونات الدوارة كالمحاور والدوارات، تُستخدم أجهزة اختبار استدارة متخصصة لأجزاء المحركات المصنعة باستخدام الحاسوب (CNC) للتحقق من استدارة الشكل الهندسي والكشف عن أي انحرافات قد تؤثر على توازن المحرك أو كفاءته. توفر طرق القياس غير التلامسية، مثل المسح الليزري والمقارنات البصرية، فحصًا سريعًا ودقيقًا لملامح السطح والأبعاد الحرجة. تُعد هذه التقنيات مفيدة بشكل خاص للتحقق من سلامة طبقات الرقائق أو التحقق من دقة أشكال زعانف التبريد على هياكل المحركات.
ضمان الجودة أثناء عملية الإنتاج
تتضمن العديد من مراكز التصنيع الحديثة باستخدام الحاسوب (CNC) أدوات قياس أثناء التشغيل تتيح فحص جودة الأجزاء في الوقت الفعلي. يمكن استخدام مجسات اللمس للتحقق من الأبعاد أثناء تشغيل الماكينة، مما يسمح بإجراء التعديلات فورًا للحفاظ على الجودة ضمن الحدود المسموح بها. تُقلل هذه الطريقة الاستباقية لمراقبة الجودة من الهدر وتضمن تطابق جميع دفعات الإنتاج. تُستخدم أساليب التحكم الإحصائي في العمليات (SPC) لمراقبة مؤشرات الجودة المهمة بمرور الوقت. يساعد هذا المصنّعين على رصد الاتجاهات وتحسين عمليات الإنتاج باستمرار. يستطيع المهندسون تحسين الجودة والكفاءة من خلال تحليل بيانات دفعات إنتاج متعددة واختيار أفضل إعدادات القطع والأدوات واستراتيجيات التصنيع.
اختبار المواد وإصدار الشهادات
تخضع المواد لاختبارات مكثفة خلال عملية الإنتاج لضمان مطابقتها لمعايير الأداء. تشمل هذه الاختبارات قياس الصلابة، والخصائص المغناطيسية للفولاذ الكهربائي، والتحليل التركيبي لتحديد جودة المواد. بالنسبة للأجزاء المهمة، تُستخدم طرق اختبار غير مُتلفة، مثل الفحص بالموجات فوق الصوتية أو اختبار الجسيمات المغناطيسية، للكشف عن أي عيوب أو مشاكل داخلية قد تُؤثر على موثوقيتها. تُعد هذه الاختبارات بالغة الأهمية للأجزاء التي تتعرض لإجهاد كبير، مثل أعمدة المحركات، أو تلك المستخدمة في ظروف قد يُؤدي فيها الفشل إلى نتائج وخيمة. يعتمد ضمان الجودة المستمر على أساليب الاعتماد، مثل نظام إدارة الجودة ISO 9001:2015 والمعايير الصناعية المُحددة. كما تُقدم العديد من الشركات نتائج الاختبارات وإمكانية تتبع المواد، مما يُتيح للعملاء التحقق من جودة ومصدر الأجزاء المُستخدمة في تجميعات المحركات.
خاتمة
يُعدّ تصنيع أجزاء محركات CNC لأنظمة القيادة عالية الكفاءة مهمةً بالغة الصعوبة تتطلب دقةً ومهارةً وتقنياتٍ متطورة. فكل خطوة، بدءًا من اختيار المواد وصولًا إلى ضمان جودتها المثالية، ضرورية لضمان استيفاء الأجزاء للمعايير الصارمة اللازمة لأداء المحرك بأقصى كفاءة. وتزداد أهمية أجزاء المحركات المصنّعة بدقة مع سعي الشركات الدؤوب لرفع كفاءتها وتحسين أدائها. ولتحسين تكنولوجيا المحركات في مجالاتٍ عديدة، كالروبوتات والأتمتة وأنظمة الطاقة النظيفة، من الضروري تصنيع أجزاء ذات دقة عالية، وتشطيبات سطحية ممتازة، وأفضل خصائص المواد. وباستخدام مواد متطورة، وتقنيات تصنيع CNC حديثة، وأساليب صارمة لمراقبة الجودة، يستطيع المصنّعون إنتاج أجزاء محركات لا تلبي احتياجات الصناعة الحالية فحسب، بل تمهد الطريق أيضًا لأفكار جديدة في أنظمة القيادة عالية الكفاءة مستقبلًا. ولا شك أن الجيل القادم من المحركات الكهربائية وتقنيات القيادة سيتأثر بشكلٍ كبير بكيفية تطوير أساليب التصنيع هذه مع مرور الوقت.
الأسئلة الشائعة
1. ما هي المواد الشائعة الاستخدام في صناعة أجزاء محركات CNC؟
تشمل المواد الشائعة المستخدمة في تصنيع أجزاء محركات CNC الفولاذ المقاوم للصدأ، وسبائك الألومنيوم، والنحاس الأصفر، وسبائك مغناطيسية متخصصة. ويعتمد اختيار المادة على المتطلبات المحددة لمكون المحرك، مثل الخصائص المغناطيسية، والتوصيل الحراري، والمتانة الميكانيكية.
2. ما مدى دقة التفاوتات المسموح بها لمكونات المحركات عالية الكفاءة؟
قد تكون التفاوتات المسموح بها لمكونات المحركات عالية الكفاءة دقيقة للغاية، وغالبًا ما تكون في حدود ±0.005 مم أو حتى أدق بالنسبة للميزات الحساسة. هذا المستوى من الدقة ضروري لضمان الأداء الأمثل للمحرك وكفاءته.
3. ما هي إجراءات مراقبة الجودة المستخدمة في إنتاج أجزاء محركات CNC؟
تشمل إجراءات مراقبة الجودة استخدام آلات قياس الإحداثيات (CMMs)، والقياس أثناء عملية التصنيع، والتحكم الإحصائي في العمليات، وأساليب الاختبار غير المتلفة المختلفة. تضمن هذه الإجراءات أن كل جزء يفي بالمواصفات ومعايير الأداء المطلوبة.
4. كيف تساهم عمليات التصنيع باستخدام الحاسوب (CNC) في كفاءة المحرك؟
تتيح عمليات التصنيع باستخدام الحاسوب (CNC) إنشاء أشكال هندسية معقدة بدقة عالية، وهو أمر بالغ الأهمية لتحسين تصميم المحرك. وتساهم هذه الدقة في تحسين توزيع التدفق المغناطيسي، وتقليل فقد الطاقة، وتحسين إدارة الحرارة، مما يعزز كفاءة المحرك بشكل عام.
